Në trajtimin e materialit me shumicë, vetë rripi transportues tërheq vëmendjen. Është i dukshëm, i shtrenjtë dhe padyshim kritik për operacionet. Megjithatë, përbërësit që mbështesin rripin - transportuesi që mban montime rul që mbajnë ngarkesën e mijëra tonëve material çdo ditë - përcaktojnë jetëgjatësinë e rripit më drejtpërdrejt se çdo faktor tjetër. Një rul transportues transportues i gabuar ose i kapur krijon një pikë konsumimi që gërryen kapakun e rripit, gjeneron nxehtësi, rrit konsumin e energjisë dhe në fund shkakton zëvendësimin e parakohshëm të rripit që kushton dhjetëra mijëra dollarë.

Rul transportuesprodhuesit janë përgjigjur me dizajne të specializuara duke adresuar sfida specifike operacionale: ndërtimi i materialit, gjurmimi i rripit, rezistenca ndaj ndikimit dhe korrozioni mjedisor. Midis këtyre varianteve të specializuara, boshetësia spirale, boshe me krehër paralele, boshe e tipit V të përmbysur dhe boshe e transportues qeramike, secili shërbejnë për aplikime të ndryshme. Këta lloje rul transportues transportues ndajnë elemente të përbashkëta prodhimi - tuba të salduar me frekuencë të lartë, vula najloni me densitet të lartë, kushineta dhe çeliku të rrumbullakët - por ndryshojnë në konfigurimin e sipërfaqes dhe optimizimin funksional.

Pse ka rëndësi përzgjedhja e rulit me transportues

Një sistem transportues është po aq i besueshëm sa treni i tij me rul. Rul transportues mban rripin dhe ngarkesën e materialit duke ruajtur shtrirjen e duhur të rripit. Kur një rul dështon, pasojat kaskadojnë:

• Dëmtimi i rripit: Një rul transportues i kapur bëhet një sipërfaqe gërryese e palëvizshme, duke gdhendur një brazdë në kapakun e rripit lëvizës
• Zvarritje e shtuar: Rolet që nuk rrotullohen ose me rezistencë të lartë rrisin konsumin e fuqisë së motorit të makinës
• Derdhja e materialit: Rrotullat e shtrembëruara lejojnë keqpërdorimin e rripit, hedhjen e materialit nga ana e sistemit
• Stresi strukturor: Rezistenca e pabarabartë e rrotullës krijon variacione të tensionit të rripit që stresojnë bashkimin dhe nxitjen

Modelet e specializuara të rulit për transportues të përshkruar më poshtë secila adresojnë mënyra specifike të dështimit të zakonshme në industri dhe aplikacione të veçanta.

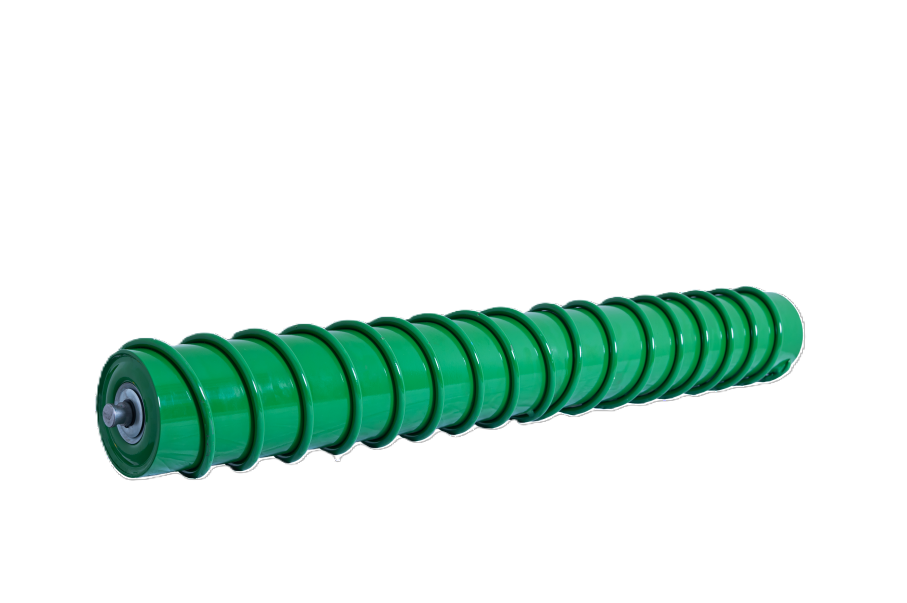

Idler spirale: Vetë-pastruese për materiale ngjitëse

Boshe spirale është një variant rul transportues i projektuar për aplikime ku bartja e materialit ngjitet në sipërfaqen e rripit. E bërë nga tuba të salduar me frekuencë të lartë, vula najloni me densitet të lartë, susta spirale, kushineta dhe çeliku të rrumbullakët, boshti spirale përmban një konfigurim të sipërfaqes spirale.

Parimi i funksionimit

Ndërsa rripi kalon mbi boshe spirale, modeli spirale krijon pika kontakti diferenciale që thyejnë tensionin sipërfaqësor midis rripit dhe materialit të ngjitur. Depozitat ngjitëse - balta, rërë e lagësht, mineral i grimcuar me lagështi - lirohen nga sipërfaqja e rripit në vend që të grumbullohen në rulin transportues.

Aplikacionet kryesore

• Përpunimi i agregatit dhe rërës
• Trajtimi i argjilës dhe mineraleve
• Impiante për përgatitjen e qymyrit
• Çdo rrip që përcjell materiale ngjitëse ose me lagështi të lartë

Dizajni spirale zvogëlon nevojën për kruajtëse dhe pastrues rripi të veçantë, të cilët vetë kërkojnë mirëmbajtje dhe rregullim. Për operatorët që kërkojnë një rul transportues me aftësi vetëpastruese pasive, boshti spirale ofron një zgjidhje pa mirëmbajtje.

Krehër paralel: Pastrim i rripit të kthimit me strukturë vetë-pastruese

Krehri paralel është një lloj irul transportueskonfiguruar posaçërisht për aplikimet e rripit të kthimit. Është bërë nga tuba të salduar me frekuencë të lartë, vula najloni me densitet të lartë, unaza gome në formë krehër, ndarës, kushineta dhe çeliku të rrumbullakët.

Funksioni i rripit të kthimit

Në anën e kthimit të një sistemi transportues - pjesa e rripit që udhëton bosh nën kabinën mbajtëse - mbartja e materialit mund të grumbullohet, duke rënë përgjatë rrugës së kthimit dhe duke krijuar probleme me mbajtjen e shtëpisë. Kosi i krehrit paralel është një rul transportues i projektuar për të rregulluar rripat e kthimit duke siguruar veprim aktiv pastrimi.

Karakteristikat e Vetëpastrimit

Unazat e gomës në formë krehri krijojnë një veprim mekanik pastrimi në sipërfaqen e rripit. Ndërsa rripi i kthimit kalon mbi këtë rul transportues, materiali i ngjitur zhvendoset dhe bie larg në vend që të udhëtojë me rripin në rrotullën e bishtit. Karakteristikat kryesore të performancës përfshijnë:

• Zhurmë e ulët: Dizajni i krehës redukton zhurmën e kontaktit në krahasim me rrotullat me sipërfaqe të ngurtë
• Muri i trashë tub: Qëndrueshmëri strukturore e përmirësuar për shërbimin në anën e kthimit
• Rrotullim fleksibël: Rezistenca e ulët e rrotullimit minimizon humbjen e energjisë
• Rezistencë e ulët: Zvarritje e reduktuar e kushinetave në krahasim me boshtet konvencionale të kthimit

Për objektet që kanë probleme me mbajtjen e materialit përgjatë shtigjeve të kthimit të transportuesit, boshti i krehësit paralel ofron një zgjidhje pasive pastrimi që nuk kërkon energji të jashtme ose sisteme kontrolli.

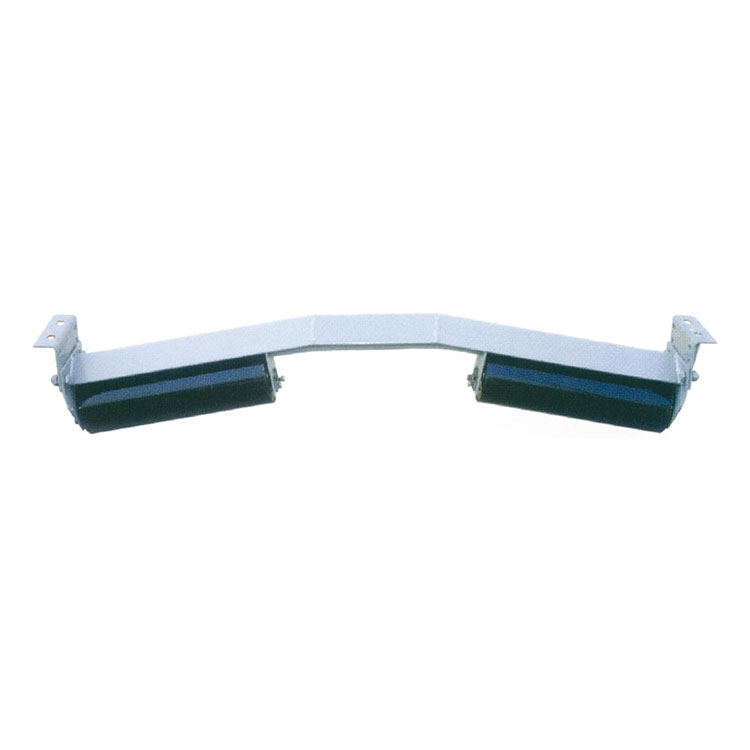

Lloji V i përmbysur Idler: Mbyllja dhe gjurmimi i rripit

Kosi i përmbysur i tipit V është një rul transportues që përdoret kryesisht për të rregulluar ndryshimin e këndit të rripit të kthimit në sistemet e rripit transportues. Funksioni i tij kryesor është shtypja e rripit - parandalimi i rripit nga fluturimi lart dhe gërvishtja e komponentëve strukturorë.

Funksioni i shtypjes së rripit

Në transportues të gjatë, veçanërisht në ato me seksione të pjerrëta ose me shpejtësi të lartë të rripit, rripi i kthimit mund të heqë rrotullat boshe për shkak të dinamikës së tensionit të rripit ose mbytjes së ajrit. Një rrip që fluturon lart kontakton çelikun strukturor - trarët e tërthortë, telat, vendkalimet - duke shkaktuar gërryerje të kapakut dhe dëmtim të mundshëm të skajit të rripit.

Konfigurimi V i përmbysur i këtij rul transportieri krijon një profil që kap rripin dhe e mban atë, duke mbajtur kontakt të qëndrueshëm duke lejuar rrotullim të lirë. Ndryshe nga boshët e kthimit të sheshtë që lejojnë lëvizjen vertikale të rripit, forma e përmbysur V e kufizon fizikisht pozicionin e rripit.

Vulosja dhe Mbrojtja e Mjedisit

Të dy skajet e këtij ruli mbajtës transportues përfshijnë struktura vulosëse labirinti të kombinuara me kushineta të mbyllura me dy anë. Ky sistem me pengesa të dyfishta ofron:

• Mbrojtja nga pluhuri: Vulat e labirintit parandalojnë hyrjen e grimcave të imta
• Rezistenca ndaj ujit: Mbulesat me dy anë përjashtojnë lagështinë në mjedise të lagështa
• Jetëgjatësia e kushinetave: Përjashtimi i ndotjes lidhet drejtpërdrejt me jetëgjatësinë e shërbimit të kushinetave

Për produktet me rul që mbartin transportues që operojnë në mjedise me pluhur ose të lagësht - miniera, gurore, transportues të rezervave të jashtme - cilësia e vulosjes është shpesh ndryshimi midis tre muajve dhe tre viteve të jetës së shërbimit.

Transportues qeramik Idler: Rezistenca ndaj gërryerjes dhe korrozionit

Transportuesi qeramik i boshtit është një rul transportues i ndërtuar me sipërfaqe oksidi alumini (alumini) dhe jo prej çeliku ose gome. Kjo përzgjedhje e materialit ofron avantazhe specifike për aplikime agresive.

Vetitë materiale

Qeramika e oksidit të aluminit (Al2O3) ofron:

• Fortësi e lartë: I kalon 80 në shkallën Rockwell HRA, dukshëm më e fortë se çeliku
• Rezistenca ndaj acideve: E pandikuar nga solucionet acidike që gërryejnë rulat e çelikut
• Rezistenca ndaj alkaleve: Kimikisht e qëndrueshme në mjedise bazë
• Rezistenca ndaj gërryerjes: Mbijeton kontaktin me materiale të mprehta dhe të forta që mund të gërvishtin çelikun ose gomën

Aplikacione të përshtatshme

Rul transportues qeramik përdoret gjerësisht në miniera, rërë dhe zhavorr, metalurgji të çelikut, industri kimike dhe industri të tjera ku:

• Materialet me fortësi të lartë ( xeheror hekuri, takoniti, graniti) i konsumojnë me shpejtësi ato të çelikut.
• Mjediset gërryese (fabrikat e plehrave, trajtimi kimik) sulmojnë sipërfaqet e çelikut
• Shpejtësitë e larta të rripit përshpejtojnë konsumimin në sipërfaqet konvencionale të rulit që mbajnë transportues

këmbimet

Përtacitë qeramike zakonisht kushtojnë më shumë se ato të çelikut dhe janë më të rëndë, duke kërkuar marrjen parasysh të kapacitetit të lëvizjes së rripit dhe mbështetjes strukturore. Megjithatë, për operacionet që përjetojnë ndërrime të papunë çdo disa muaj për shkak të gërryerjes, jetëgjatësia e zgjatur e shërbimit të qeramikës shpesh justifikon premiumin. Rul transportues qeramik ofron intervale më të gjata ndërmjet zëvendësimeve, duke reduktuar kostot e punës dhe kohën e ndërprerjes për mirëmbajtje.

Treguesit e Përbashkët të Cilësisë së Prodhimit

Në të gjitha llojet e rulit mbajtës të transportuesit - spirale, krehër, V e përmbysur, qeramike - disa karakteristika të prodhimit tregojnë cilësinë pavarësisht nga konfigurimi.

Tub i salduar me frekuencë të lartë

Trupi i tubit të rulit transportues duhet të jetë i drejtë, i rrumbullakët dhe me trashësi të vazhdueshme në mur. Saldimi me frekuencë të lartë prodhon një shtresë me blic minimal të brendshëm dhe metalurgji të qëndrueshme. Tubat me cilësi të dobët shkaktojnë ekscentricitet të rulit, duke krijuar dridhje dhe dridhje rripi.

Vula najloni me densitet të lartë

Vulat përjashtojnë ndotjen. Vulat me densitet të ulët thithin lagështinë, fryhen dhe humbasin efektivitetin. Najloni me densitet të lartë ruan stabilitetin e dimensioneve, mban lubrifikantin brenda dhe mban jashtë ndotësit. Grumbullimi i rulit që mban transportuesin është shpesh komponenti që përcakton jetën e shërbimit.

Kushinetat

Kushinetat e mbyllura me dy anë (të quajtura edhe kushinetat e mbyllura për jetë) janë të lubrifikuar paraprakisht dhe nuk kërkojnë mirëmbajtje. Zgjedhja e kushinetave të rulit për transportues duhet të përputhet me kërkesat e ngarkesës dhe shpejtësisë; kushinetat me përmasa të vogla dështojnë para kohe, ndërsa kushinetat e tepërta rrisin koston në mënyrë të panevojshme.

Çeliku i rrumbullakët

Skajet e boshtit dhe sipërfaqet e montimit të kushinetave kërkojnë rrumbullakësi dhe përfundim të mirë të sipërfaqes. Boshtet e pasakta krijojnë shtrembërim, duke ngarkuar kushinetat në mënyrë të pabarabartë dhe duke shkaktuar dështim të hershëm të montimit të rulit që mban transportuesin.
